Двухподъёмный мачтовой прожектор

    Двухподъёмный мачтовой прожектор

    Двухподъёмная мачтовая осветительная система сочетает в себе светодиодное освещение большой площади и интегрированную подъёмную конструкцию, разработанную для упрощения обслуживания высотного оборудования. В зависимости от конфигурации проекта для осветительной платформы и совместимого вспомогательного оборудования могут использоваться отдельные подъёмные системы. Моторизованные лебёдки, стальные тросы, шкивы, защёлкивающиеся механизмы, устройства защиты и специализированные системы управления обеспечивают комплексное решение для крупных дорог, портов, промышленных площадок, транспортных соору...
  • Их классификация:
    Мачтовые огни
  • мнения:
    691
  • Время выпуска:
    2026-08-17 17:15:59
  • делиться:
  • контакт Онлайн-запрос
  • почтовый ящик:yzly@yz-baode.cn


ПродуктОписание


Двухподъёмный мачтовой светильник предназначен для крупных проектов наружного освещения, где необходимо одновременно учитывать высокий уровень освещения и удобный доступ к обслуживаемому оборудованию.

Система объединяет в единую скоординированную конструкцию стальную высокую мачту, светодиодные прожекторы, подъемные платформы, моторизованные лебедки, стальные тросы, шкивы, запорные механизмы, оборудование управления и устройства защиты.


Двухподъёмная архитектура позволяет обеспечить независимые функции подъёма для различных групп оборудования. В типичной конфигурации проекта осветительная платформа может использовать собственный подъёмный механизм, а вторая подъёмная система может быть сконфигурирована для совместимого оборудования мониторинга или вспомогательного оборудования, если это необходимо.

Такое разделение позволяет обслуживать различные системы оборудования в соответствии с их собственными потребностями в техническом обслуживании, вместо того чтобы рассматривать все высоко расположенные устройства как единую платформу.


Для планового осмотра или замены светильника соответствующая платформа может быть опущена в более доступное для обслуживания положение в соответствии с конструкцией подъемного механизма.

Высота опоры, количество светодиодов, механизм подъема, вспомогательное оборудование, система управления и конфигурация безопасности могут быть настроены в соответствии с конкретным проектом.

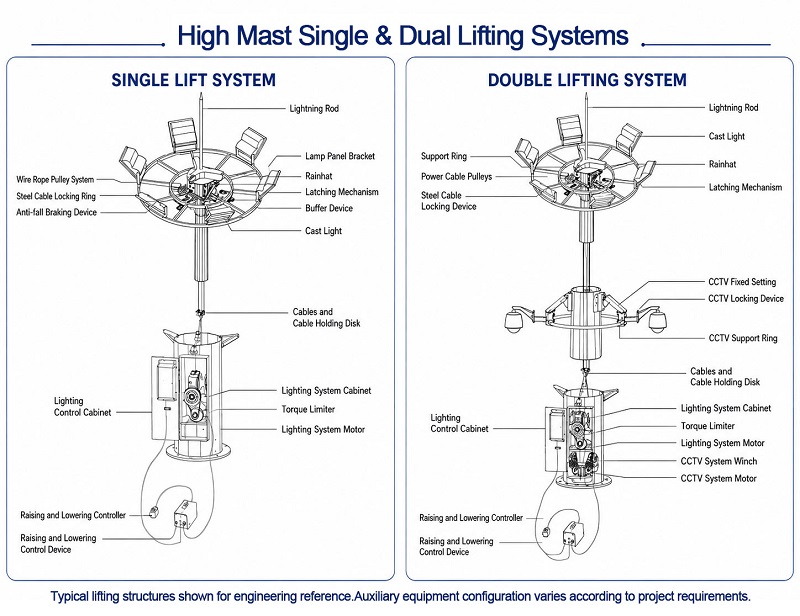

Single and dual lifting systems for high mast lighting and auxiliary equipment



ПродуктПараметры


ПараметрСпецификация
Тип продуктаДвухподъёмный мачтовой прожектор
МоделиБДГГ-0020/БДГГ-0021/БДГГ-0022
Источник светаСветодиодный прожектор
Тип освещенияОсвещение больших площадей на высоких мачтах
Высота столбаПроектно-специфический
Материал столбаВысококачественная сталь
Обработка поверхностиГорячее цинкование для защиты от коррозии
Количество светодиодовНастраиваемый проект
Светодиодный источник питанияНастраиваемый проект
Платформа освещенияПодъемный
Лифтовая архитектураДвухподъемные / Проектно-ориентированные
Привод системы освещенияМотор и лебедка
Вспомогательный подъемник для оборудованияНеобязательно / Зависит от проекта
Стальной проволочный тросИнтегрированная подъемная система
Система шкивовСтальные тросовые и силовые тросовые шкивы
Защелкивающийся механизмДоступный
Устройство блокировки кабеляВ соответствии с конфигурацией системы
Ограничитель крутящего моментаДоступно в зависимости от подъемной системы
Торможение / Защита от паденияНастраиваемый
Управление подъемом и опусканиемВыделенный контроллер
Управление освещениемЛокальные / на базе ПЛК / для конкретных проектов
ФундаментИнженерное проектирование
НастройкаДоступный


Примечание:Технические чертежи двухъярусной подъемной системы демонстрируют типовые варианты освещения и подъема вспомогательного оборудования. Окончательное количество платформ, вспомогательные устройства, конфигурация лебедок, элементы безопасности и системы управления определяются в соответствии с конкретным проектом.



ПродуктПодробности


1. Двухподъёмная архитектура

Система двойного подъема предназначена для разделения требований к подъему различных групп оборудования, установленного на большой высоте.

В типичной конфигурации может использоваться один подъемный механизм для основной платформы освещения и другой независимый механизм для совместимого оборудования мониторинга или вспомогательного оборудования.

Это позволяет поднимать, опускать, контролировать и обслуживать каждую систему в соответствии с ее собственными эксплуатационными требованиями.


2. Подъемная платформа для светодиодного освещения

Основная осветительная платформа поддерживает установку нескольких светодиодных прожекторов для освещения больших площадей.

При необходимости проведения технического обслуживания платформу можно опустить с помощью подъемного механизма, что облегчает доступ к следующим объектам:

Светодиодные светильники, монтажные кронштейны, электрические соединения, кабели и другие обслуживаемые компоненты.

Количество и расположение светодиодных прожекторов можно выбрать в зависимости от высоты мачты, требуемой освещенности, равномерности освещения и планировки проекта.

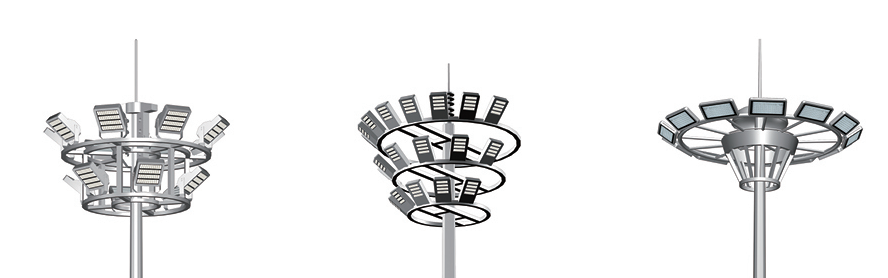

Liftable LED floodlight platform on dual lift high mast light



3. Система привода двигателя и лебедки

Подъемный механизм использует двигатель и лебедку для создания механической силы, необходимой для подъема и опускания платформы.

Подъемная система может включать в себя специальный:


Двигатель системы освещения

Система освещения Лебедка

Ограничитель крутящего момента


Окончательную конфигурацию двигателя и лебедки следует выбирать в соответствии с высотой мачты, грузоподъемностью, весом платформы и инженерными расчетами.


4. Система из стальных тросов и шкивов

Стальные тросы и шкивы передают подъемное усилие между приводной системой и поднятой платформой.

В состав эталонной подъемной конструкции входят:


Стальные тросовые шкивы

Силовые кабельные шкивы

Система стальных тросов

Диск для удержания кабеля


Эти компоненты направляют движение платформы и организуют трассы подъема и прокладки электрических кабелей внутри системы.


Steel wire rope and pulley assemblies in high mast lifting system




5. Механизм защелкивания и блокировки

Когда платформа достигает своего нормального рабочего положения, механические защелкивающиеся и фиксирующие элементы могут закрепить верхнюю часть в соответствии с выбранной конструкцией подъемной системы.

В число справочных компонентов входят:


Защелка бочки

Защелкивающийся механизм

Стальное тросовое запирающее устройство

Положение / Индикатор красного флага


Эти компоненты являются частью стратегии позиционирования и обеспечения безопасности при техническом обслуживании высотной подъемной системы.


6. Система защиты от падения и торможения

Для подъема высотных мачт требуется нечто большее, чем просто перемещение платформы вверх и вниз.

В эталонную конструкцию безопасности включены механические защитные компоненты, предназначенные для обеспечения контролируемого подъема, опускания, позиционирования и технического обслуживания.

В зависимости от конфигурации проекта, к ним могут относиться:


Тормозная система

Устройство против падения

Бампер

Компоненты тросовой фиксации

Защелкивающийся механизм

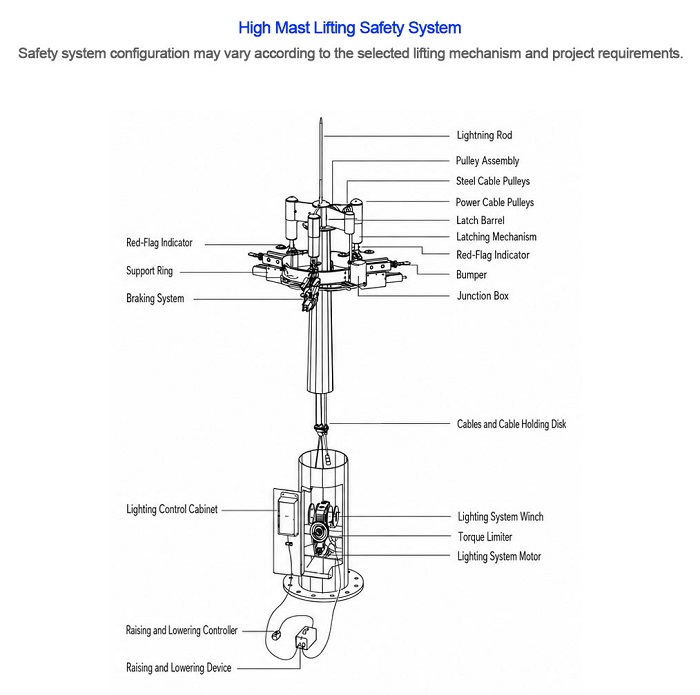

High mast fall protection braking and cable locking system




7. Регулировка подъема и опускания рычага управления

Подъемный механизм управляется с помощью специального контроллера подъема и опускания.

Это предоставляет обслуживающему персоналу четко определенный интерфейс управления перемещением платформы, вместо того чтобы полагаться на неконтролируемые методы ручного подъема.

Система может включать в себя:


Контроллер подъема и опускания

Устройство управления подъемом и опусканием


Окончательные рабочие процедуры должны соответствовать технической документации и документации по технике безопасности, разработанным для данного проекта.


8. Варианты управления освещением

Система освещения на высоких мачтах может быть сконфигурирована с локальным или централизованным управлением освещением в соответствии с требованиями проекта.

В проектах с несколькими мачтами архитектура на основе ПЛК позволяет подключать отдельные контроллеры освещения к центральной платформе управления через сеть проекта.

Это позволяет управлять несколькими точками освещения на высоких мачтах в рамках одной скоординированной системы управления.

PLC-based lighting control architecture shown as a project configuration reference.


Двухподъёмная системаКомпоненты


КомпонентФункция
Платформа светодиодного освещенияПоддерживает прожекторы, установленные на большой высоте.
Платформа вспомогательного оборудованияПри необходимости обеспечивается совместимость с проектным оборудованием.
МоторОбеспечивает подъемный привод
ЛебедкаПоднимает и опускает платформу.
Стальной проволочный тросПередача подъемной силы
Тросовые шкивыНаправляющие для стальных и силовых кабелей
Защелкивающийся механизмОбеспечивает надежное рабочее положение
Устройство блокировки кабеляОбеспечивает безопасность подъемной системы.
Ограничитель крутящего моментаПомогает защитить привод подъемного механизма.
Торможение / Защита от паденияОбеспечивает защиту при подъеме тяжестей.
Контроллер подъема и опусканияУправление работой платформы
ПЛК (программируемый логический контроллер) управления освещениемДополнительное централизованное управление освещением



Функции &Преимущества


1. Независимые функции подъема

Двухподъемная конструкция позволяет обеспечить раздельное перемещение оборудования для технического обслуживания освещения и совместимого вспомогательного оборудования.


2. Доступ для технического обслуживания на уровне земли.

Подъемные платформы позволяют сократить объем планового технического обслуживания, выполняемого при полной высоте мачты.


3. Моторизованная лебедочная система

Специальные двигатели и лебедки обеспечивают контролируемый подъем и опускание платформы.


4. Структурированная кабельная передача

Стальные тросы и шкивы направляют подъемную систему и обеспечивают перемещение платформы.


5. Механическая блокировка и позиционирование

Запорные и фиксирующие элементы обеспечивают надежное позиционирование на стандартной рабочей высоте.


6. Возможность защиты от падения

В зависимости от конструкции подъемной системы могут быть предусмотрены тормозные и противоударные компоненты.


7. Централизованное управление освещением

Система управления на базе ПЛК может быть сконфигурирована для проектов с несколькими высокорасположенными осветительными приборами.


8. Проектно-ориентированное проектирование

Высота мачты, осветительная платформа, вспомогательное оборудование, грузоподъемность, система безопасности, светодиоды, системы управления и фундамент могут быть настроены в соответствии с требованиями проекта.



Техническое обслуживание высоких мачтПоследовательность


1. Подготовьте систему.

Переведите систему освещения и подъема в заданный режим технического обслуживания.


2. Освободите защелкивающийся механизм.

Приведите в действие систему блокировки в соответствии с процедурой подъема.


3. Опустите необходимую платформу.

Для опускания выбранной платформы для освещения или оборудования используйте специальный двигатель, лебедку, стальной трос и контроллер.


4. Проведение осмотра и технического обслуживания.

Осмотрите светильники, кабели, кронштейны, электрические соединения, механические компоненты и сопутствующее оборудование.


5. Поднимите платформу

Верните платформу в заданное рабочее положение.


6. Блокировка и проверка

Перед возвращением системы в нормальный режим работы убедитесь в правильности фиксации, положения и состояния безопасности.

Монтажные и подъемные работы всегда должны выполняться в соответствии с техническим руководством и правилами техники безопасности, разработанными для конкретного проекта.



ПродуктПриложения


1. Крупные городские дороги

2. Городские площади

3. Порты и логистические зоны

4. Промышленные площадки

5. Транспортные узлы

6. Крупные общественные объекты



Dual lift high mast lighting for transportation and industrial infrastructure



ФАВ


В1: Что означает «двойной подъем» в системе освещения на высоких мачтах?

A1: Двухподъемная конфигурация позволяет использовать отдельные подъемные механизмы для основной платформы освещения и совместимого вспомогательного оборудования, что дает возможность независимо обслуживать различные системы в соответствии с требованиями проекта.


В2: Как поднимается и опускается платформа освещения?

A2: Типичная система включает в себя электродвигатель, лебедку, стальные тросы, шкивы, фиксирующие элементы и специальный контроллер подъема и опускания.


В3: Какие устройства безопасности могут быть включены в подъемную систему?

A3: В зависимости от конфигурации система может включать в себя тормозные устройства, механизмы защиты от падения, компоненты блокировки тросов, запорные механизмы, ограничители крутящего момента, буферы и индикаторы положения.


Вопрос 4: Входит ли видеонаблюдение в стандартную комплектацию двухподъёмного мачтового осветительного прибора?

A4: Нет. Системы видеонаблюдения, показанные на некоторых инженерных схемах, представляют собой дополнительную конфигурацию вспомогательного оборудования. Оборудование для мониторинга и вторичная подъемная платформа комплектуются в соответствии с конкретным проектом.


В5: Можно ли централизованно управлять несколькими мачтовыми светильниками?

A5: Да. Архитектура управления освещением на базе ПЛК может быть сконфигурирована для подключения нескольких контроллеров освещения к центральной платформе управления в соответствии с электрическими и управляющими требованиями проекта.
