Для больших открытых площадок требуется иная стратегия освещения, чем для обычных улиц, дорожек и небольших парковок. Аэропорты, порты, стадионы, транспортные развязки и логистические центры могут нуждаться в широком охвате, большой дальности обзора и надежном освещении на обширных рабочих зонах.
Правильно спроектированная система освещения на высоких мачтах использует множество прожекторов, установленных на возвышенности, для освещения большой площади с ограниченного числа точек крепления мачты. Это может уменьшить плотность опор и обеспечить гибкое распределение света, но только если светильники, конструкция мачты, фундамент, системы управления и обслуживания спроектированы совместно.
В данном руководстве изложены основные технические факторы, которые владельцы проектов, подрядчики, консультанты и дизайнеры освещения должны учитывать перед выбором конфигурации с высокой мачтой.
1. Определите, подходит ли мачтовое освещение.
Высокомачтовое освещение обычно рассматривается в тех случаях, когда необходимо осветить большую площадь с относительно небольшого количества точек установки. Оно может быть полезно там, где многочисленные низко расположенные опоры будут препятствовать работе, увеличивать количество кабелей или создавать избыточную инфраструктуру в освещаемой зоне.
Типичные области применения включают:
Перроны аэропортов и отдельные открытые зоны аэропортов
Порты и контейнерные терминалы
Стадионы и открытые спортивные сооружения
Транспортные развязки и крупные перекрестки
Промышленные площадки и производственные зоны
Логистические центры и грузовые терминалы
Большие парковочные зоны
Железнодорожные и транспортные сооружения
Муниципальные площади и общественные скверы
Крупные коммерческие и рекреационные зоны
Установка светильников на высокой мачте не является автоматически лучшим решением для каждого крупного объекта. Перед принятием окончательного решения проектировщик должен сравнить ее со светильниками на опорах средней высоты, прожекторами, устанавливаемыми по периметру, и светильниками, монтируемыми на зданиях.
При сравнении следует учитывать характеристики освещения, расположение опор, трассы прокладки кабелей, конструктивные требования, доступ для технического обслуживания и общую стоимость жизненного цикла.
2. Соберите необходимую информацию о проекте.
Точное проектирование освещения и конструкций начинается с точной информации о проекте. Поставщик не может определить правильную конфигурацию, основываясь только на общей площади участка.
Перед выбором товаров соберите следующую информацию:
План участка и размеры освещенной площади
Расположение дорог, зданий, оборудования и зон проведения работ.
Требуемая средняя и минимальная освещенность
Требуемая однородность
Ограничения по бликам
Предлагаемые или доступные места для установки мачт
Максимально допустимая высота мачты
Местные ветровые условия
Информация о грунте и фундаменте
Входное напряжение и распределение электроэнергии
Требования к управлению и регулировке яркости
Метод технического обслуживания
Необходимые сертификаты и стандарты
Ограничения, вызванные самолетами, кранами, движением транспорта или расположенными поблизости зданиями.
На чертеже должны быть обозначены зоны, требующие полного освещения, и зоны, где освещение следует ограничить. Это предотвратит попадание лишнего света на близлежащие здания, диспетчерские вышки, участников дорожного движения или в экологически чувствительные зоны.
3. Выберите прожекторы и оптическое распределение света.
Светильник отвечает за направление света от мачты в необходимую зону. Поэтому конфигурацию светодиодного светильника для высокой мачты следует выбирать, исходя из фотометрических характеристик, а не только из общей мощности.
К важным характеристикам светильника относятся:
Суммарный световой поток
Эффективность светильника
Угол луча
Асимметричное или симметричное распределение света
Оптическая эффективность
контроль бликов
Цветовая температура
Цветопередача
Степень защиты от проникновения влаги и пыли
Ударопрочность
Защита от скачков напряжения
Эффективность водителя и совместимость с системами управления
Более узкие лучи позволяют проецировать свет на большие расстояния, в то время как более широкие лучи покрывают области, расположенные ближе к мачте. Во многих проектах требуется несколько оптических распределений на одной и той же осветительной раме.
Например, для прожекторов, направленных на удаленные границы, может потребоваться более узкий диапазон освещения, в то время как для светильников, освещающих область вокруг мачты, может потребоваться более широкий диапазон. Окончательную комбинацию следует подтвердить с помощью моделирования освещения, используя фактические фотометрические файлы.

4. Определите высоту мачты.
Высота мачты влияет на зону освещения, блики, количество светильников, несущую нагрузку и техническое обслуживание. Более высокая мачта может освещать большую площадь, но при этом увеличивает расстояние между светильниками и землей.
Предварительная высота может быть обсуждена в зависимости от конкретного применения:
Приложение | Предварительный диапазон высоты | Основные проектные соображения |
Большие парковочные зоны и общественные площади | Примерно 15–25 м | Сбалансированное покрытие, визуальный комфорт и окружающие здания. |
Промышленные и логистические площадки | Примерно 20–35 м | Маршруты движения, перемещение оборудования и обзорность рабочих мест |
Транспортные развязки | Примерно 20–35 м | Улучшенная видимость на большом расстоянии, регулировка дорожного движения и защита от бликов. |
Порты и контейнерные терминалы | Примерно 25–45 м | Большие производственные площади, краны, контейнеры и воздействие ветра. |
Стадионы и спортивные сооружения | Примерно 20–40 м | Освещение игровой площадки, вертикальное освещение и блики |
Перроны аэропорта | Проектно-специфический | Эксплуатация воздушных судов, зоны ограниченного доступа, ослепление и требования авиации. |
Эти значения являются предварительными плановыми ориентирами, а не фиксированными спецификациями. Окончательная высота должна быть определена на основе моделирования освещения, расчетов несущих конструкций и применимых проектных стандартов.
Использование более высокой мачты не обязательно снижает общее энергопотребление. Светильникам может потребоваться большая мощность для обеспечения необходимого освещения на большем расстоянии.
5. Разместите мачты в соответствии с планировкой площадки.
Выбор мест установки мачт следует производить до окончательного определения количества и направления прожекторов. Неправильное расположение может привести к образованию теней, неравномерному освещению или помехам при проведении строительных работ.
Возможные варианты включают:
Централизованное освещение из одной или нескольких точек внутри помещения.
Периметральное освещение направлено внутрь.
Угловое освещение
Линейные схемы расположения вдоль транспортных или логистических зон
Совмещенное периметральное и внутреннее освещение
При выборе мест следует избегать автомобильных дорог, траекторий движения кранов, зон эксплуатации воздушных судов, аварийных подъездных путей и мест, где в будущем может вестись строительство.
В портах и на промышленных объектах контейнеры, оборудование и хранящиеся материалы могут создавать значительные тени. При проектировании освещения следует учитывать реальные условия эксплуатации объекта, а не предполагать полностью пустую поверхность земли.
6. Рассчитайте количество светильников и их мощность.
Общая установленная мощность сама по себе не указывает на то, будет ли проект соответствовать требованиям к освещению. Количество светильников и их мощность следует рассчитывать вместе с высотой мачты, оптическим распределением, направлением наведения и коэффициентом технического обслуживания.
Проект должен оценивать:
Требуемая средняя освещенность
Минимальная освещенность
Горизонтальное и вертикальное освещение
Однородность
Видимость задачи
Размеры площади
Положения мачт
Отражательная способность поверхности
Загрязнения и пыль окружающей среды
Ожидаемое незначительное обесценивание
Увеличение количества прожекторов может улучшить охват освещения, но также увеличивает электрическую нагрузку, площадь, подверженную воздействию ветра, и вес, поддерживаемый осветительной рамой.
Таким образом, окончательное количество должно быть согласовано с дизайнером освещения, инженером-конструктором и производителем.
7. Оцените освещенность, равномерность освещения и блики.
Высоко расположенные мачтовые осветительные установки должны обеспечивать достаточную видимость, не создавая чрезмерного блика и резких переходов между светлыми и темными зонами.
Важные критерии оценки включают:
Средняя горизонтальная освещенность
Минимальная горизонтальная освещенность
Общая однородность
Вертикальная освещенность там, где это необходимо.
Ослепляющий свет в сторону водителей, операторов и близлежащих зданий.
Световые лучи проникают за пределы проектной зоны.
Яркость светильников при просмотре с обычного рабочего положения.
Снижение бликов может быть достигнуто за счет использования подходящей оптики, точного наведения прожекторов, правильного расположения мачт и регулирования светового потока светильников.
При установке прожекторы не следует ориентироваться исключительно на визуальную оценку. Их ориентация должна соответствовать утвержденному проекту освещения, а углы наклона должны быть зафиксированы для ввода в эксплуатацию и последующего обслуживания.

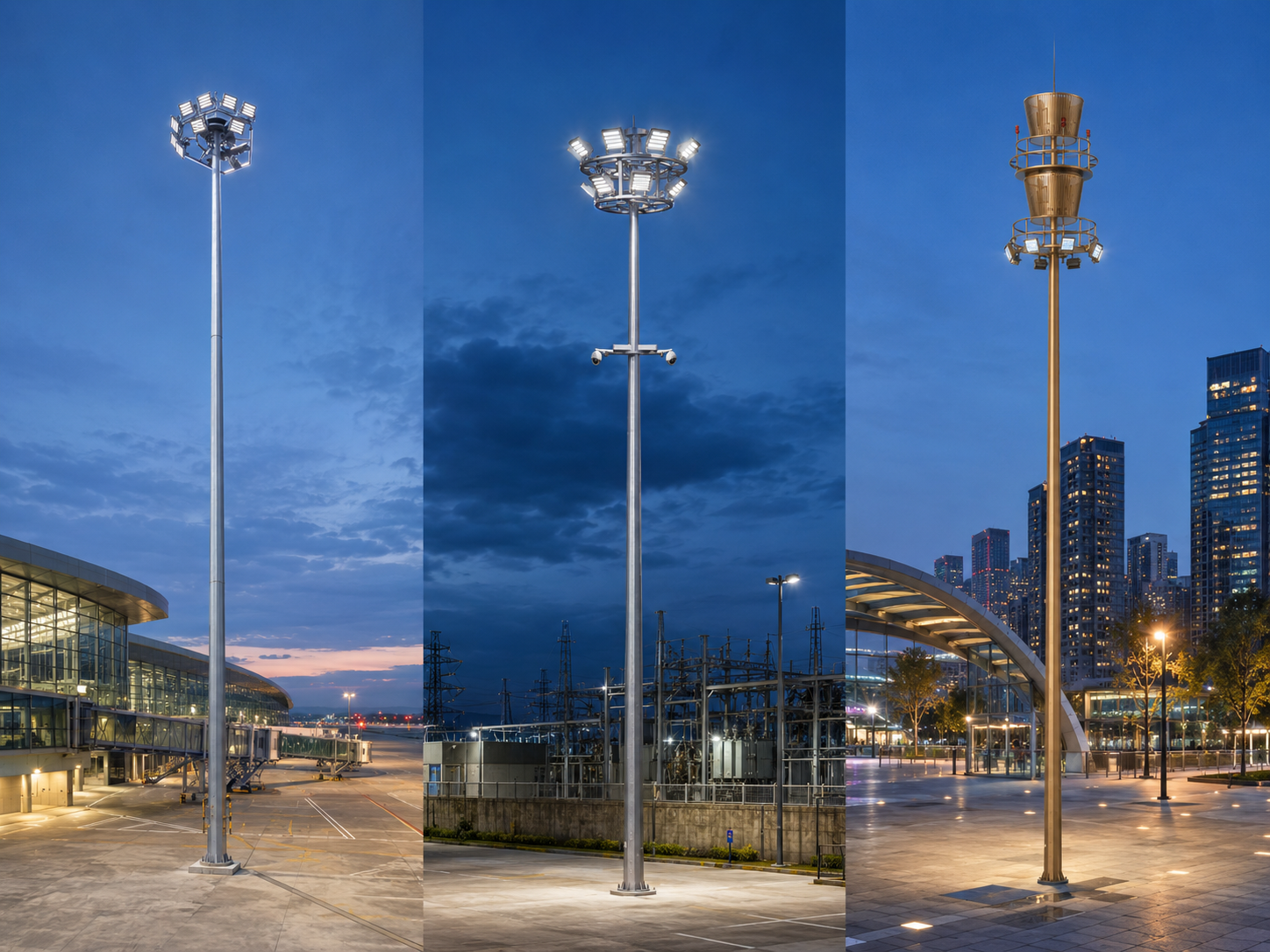

8. Выберите между стационарными и подъемными конструкциями.
Осветительные рамы для высоких мачт могут крепиться к вершине опоры или проектироваться таким образом, чтобы их можно было перемещать вертикально для проведения технического обслуживания.
Конфигурация | Основные характеристики | Подходящие условия |
Стационарная осветительная рама | Прожекторы остаются постоянно установленными на вершине мачты. | Проекты с использованием подходящего подъемного оборудования для технического обслуживания и контролируемым доступом. |
Опускающаяся осветительная рама | Каркас светильника можно опустить до уровня земли с помощью подъемного механизма. | Проекты, требующие упрощенного осмотра на уровне земли и обслуживания светильников. |
Двухподъёмная конструкция | Раздельные подъемные механизмы могут поддерживать различное оборудование или осветительные установки. | Сложные проекты, требующие независимого технического обслуживания или гибкости в эксплуатации. |
Интеллектуальная интегрированная мачта | Освещение может сочетаться с оборудованием связи или мониторинга. | Проекты в сфере «умных городов», транспорта и инфраструктуры, требующие многофункционального подхода. |
Подъемный мачтовой светильник позволяет сократить необходимость планового технического обслуживания на полной высоте опоры. Однако для его установки, монтажа и проверки требуются профессиональные специалисты по лебедке, тросам, механизму блокировки, электрическим соединениям и предохранительным устройствам.
Правильный выбор зависит от доступности места для технического обслуживания, высоты мачты, правил техники безопасности на объекте, наличия оборудования и стоимости его эксплуатации в течение всего жизненного цикла.

9. Разберитесь в механизме подъема и блокировки.
Опускаемая осветительная рама обычно включает в себя лебедку или приводную систему, подъемные тросы, направляющие элементы, фиксирующие устройства и электрические соединения. Эти части должны работать как единая скоординированная система.
К числу важных моментов относятся:
Номинальная грузоподъемность
Количество и расположение подъемных тросов
Механическая блокировка в рабочем положении
Экстренная остановка
Защита от перегрузки
Направляющая кабеля внутри столба
Электрическое соединение во время подъема
Органы управления на уровне земли
Предотвращение неконтролируемых движений
Доступ для осмотра и смазки
Осветительная рама должна быть надежно зафиксирована в своем нормальном рабочем положении. Подъемные тросы не следует рассматривать как единственную постоянную опору для рамы, если только выбранная инженерная конструкция специально не предусматривает такое расположение.
Инструкции по эксплуатации, предельные нагрузки и требования к проверке должны прилагаться к готовой системе.
10. Проверьте требования к конструкции и ветровой нагрузке.
Высокая мачта поддерживает множество светильников и большой осветительный каркас, расположенный на возвышенности. Поэтому ветровая нагрузка является критически важным элементом конструктивного проектирования.
При расчете следует учитывать:
Базовая местная скорость ветра
Категория рельефа и открытости
Общая высота мачты
Геометрия опор и структура сечения
Количество светильников и площадь проекции
Размеры корпуса лампы
Оборудование связи или мониторинга
Платформа технического обслуживания (где применимо)
Динамические эффекты и эффекты утомления
Соединение между секциями опоры
Опорная плита и анкерные болты
Толщину стенки опоры и габаритные размеры сечения следует определять с помощью инженерных расчетов, а не выбирать, исходя только из высоты мачты.
Если планируется установка камер, антенн, оборудования 5G, вывесок или других устройств, их вес и площадь, подверженная воздействию ветра, должны быть учтены до окончательного утверждения конструктивного проекта.
11. Спроектируйте фундамент и анкерно-болтовое крепление.
Фундамент передает нагрузку от мачты в грунт. Его размеры зависят от конструкции мачты, ветровой нагрузки, состояния грунта, расположения анкерных болтов и применимых инженерных требований.
Проект фундамента должен подтверждать:
Несущая способность грунта
Глубина и размеры фундамента
Требования к прочности бетона
Схема усиления
Диаметр и расстояние между анкерными болтами
Размеры опорной плиты
Положение ввода кабеля
Дренаж
Завершенная отделка первого этажа
Заземление
Перед заливкой бетона необходимо проверить шаблон для анкерных болтов. Неправильное расстояние между болтами, их ориентация или выступание могут помешать правильной установке основания мачты.
Проектные чертежи фундамента должны быть проверены квалифицированным местным инженером, поскольку грунтовые условия и строительные стандарты различаются в зависимости от местоположения.

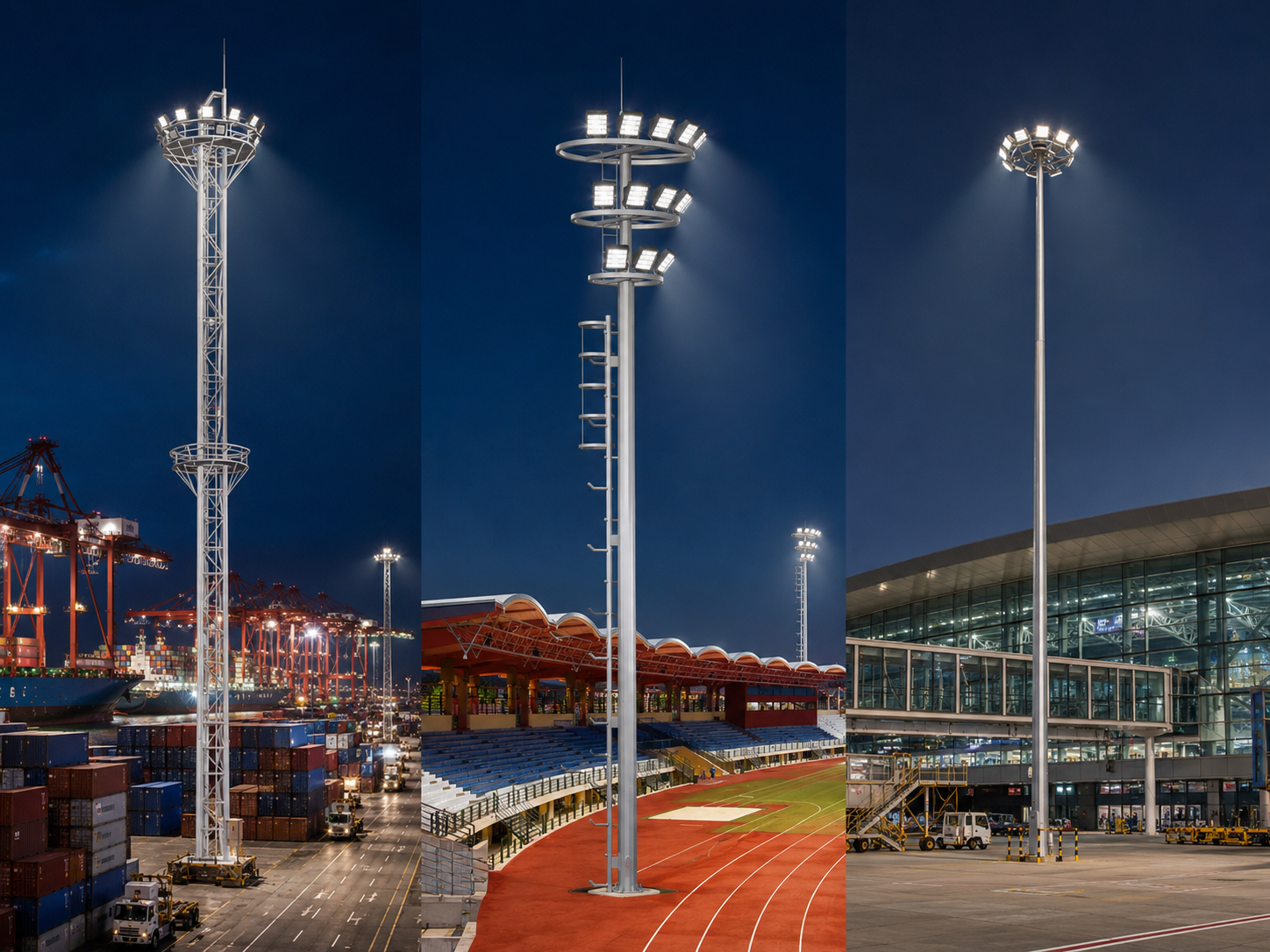

12. Адаптируйте дизайн к конкретному применению.
Различные крупномасштабные приложения предъявляют разные визуальные и эксплуатационные требования.
Приложение | Приоритет основного освещения | Особые соображения |
перрон аэропорта | Обеспечение прозрачности технического обслуживания воздушных судов и наземного обслуживания. | блики, движение самолетов, видимость с диспетчерской вышки и требования аэропорта. |
Портовый и контейнерный терминал | Обработка грузов, перемещение транспортных средств и охват больших рабочих площадей. | Краны, затенение контейнеров, коррозия, ветер и доступ для технического обслуживания. |
Стадион и спортивное поле | Видимость игровой площадки и вертикальное освещение | Блики от игроков и зрителей, камеры, направление прицеливания и требования к мероприятию. |
Транспортная развязка | Управление движением и обеспечение видимости на сложных дорожных участках | Ослепляющий свет для водителя, классификация дорог, ограждения и расположенные поблизости объекты недвижимости. |
Промышленная и логистическая площадка | Безопасная эксплуатация транспортных средств, оборудования и персонала. | Движущееся оборудование, хранящиеся материалы, пыль и изменение рабочих зон. |
Общественная площадь | Общая обзорность, комфорт для пешеходов и архитектурная координация | Окружающие здания, внешний вид и ночная активность |
Специализированные изделия могут быть более подходящими, чем универсальная конструкция мачты. Например, при установке на перроне аэропорта приоритет может отдаваться точному наведению и безопасности технического обслуживания, в то время как для портового проекта может потребоваться более надежная защита от коррозии и более тщательное рассмотрение крупногабаритного движущегося оборудования.

13. Спланируйте электрическую и систему управления.
При проектировании электропроводки необходимо учитывать общую нагрузку на систему освещения, распределение электроэнергии, коммутацию, диммирование и требования к защите.
Возможные компоненты системы включают:
Главный распределительный шкаф
Индивидуальный шкаф управления мачтой
Автоматические выключатели и электрозащита
Устройства защиты от перенапряжения
Управление контактором или реле
переключение фотоэлемента
Управление на основе времени
Диммирование 0–10 В или DALI
Централизованное управление на основе ПЛК
Удаленный мониторинг рабочего состояния
Мониторинг энергопотребления
Сигналы тревоги о неисправностях
На крупных объектах светильники могут быть разделены на несколько коммутационных групп. Это позволяет части установки работать в периоды низкой активности, в то время как в пиковые часы обеспечивается полное освещение.
Стратегия управления должна соответствовать фактическим возможностям управления объектом. Передовая платформа имеет ограниченную ценность, если операторы не могут поддерживать коммуникационную сеть, контроллеры и программное обеспечение.
14. Проверьте защиту от воздействия окружающей среды и коррозионную стойкость.
Оборудование на высоких мачтах может подвергаться воздействию дождя, пыли, перепадов температуры, соли, промышленного загрязнения и постоянного ветра.
Проект должен оценить:
Защита светильника от проникновения влаги и пыли
Ударопрочность
защита корпуса драйвера светодиода
Защита от перенапряжения и молнии
обработка поверхности стальной мачты
Устойчивость крепежных элементов и кабелей к коррозии
герметизация шкафа управления
Дренаж внутри мачты
Диапазон рабочих температур
Прибрежное или промышленное воздействие
Горячее цинкование обычно используется для защиты стальных секций мачт. В прибрежных, химически чувствительных или визуально чувствительных средах могут потребоваться дополнительные покрытия или обработка поверхности.
Окончательный уровень защиты должен быть подтвержден для выбранных светильников, оборудования управления и конструктивных особенностей.
15. Выполните профессиональную симуляцию освещения.
Моделирование освещения следует завершить до окончательного определения расположения мачт, количества светильников и распределения светового потока.
Модель проекта DIALux или аналогичная может оценить:
Средняя освещенность
Минимальная освещенность
Однородность
Вертикальное освещение
Блики
Пролив света
Количество и местоположение мачт
Количество прожекторов
Комбинации лучей
Углы прицеливания
Установленная мощность
Расчетное потребление энергии
В моделировании следует использовать фактические размеры площадки и фотометрические файлы предлагаемых прожекторов. Использование типовых светильников или приблизительных оптических данных может привести к результатам, не отражающим окончательный вариант установки.
Крупная техника, здания, конструкции стадионов и другие значительные препятствия должны быть включены в расчет, если они влияют на результат освещения.
16. Планирование монтажа и ввода в эксплуатацию
Для проведения монтажных работ необходима координация действий между бригадами, занимающимися гражданским строительством, возведением конструкций, электромонтажом и освещением.
Перед установкой мачты проверьте следующее:
Укрепление фундамента и отвердевание
Положение анкерного болта
Совместимость с опорной пластиной
Последовательность среза туловища
Подготовка электрических кабелей
Грузоподъемность подъемного оборудования
Погодные и ветровые условия
зона отчуждения объекта
Светильник и каркас в сборе
Заземление
Ввод в эксплуатацию должен включать в себя электрические испытания, проверку системы управления, испытания подъемной системы (где это применимо) и ночной осмотр готовой системы освещения.
Направление света прожектора следует сравнить с утвержденным проектом. Если потребуется корректировка, окончательные углы и настройки управления следует зафиксировать для последующего технического обслуживания.
17. Планирование долгосрочного технического обслуживания
Планирование технического обслуживания следует начинать на этапе проектирования, а не после установки оборудования.
Пункт проверки | Основные проверки |
Светодиодные прожекторы | Принцип работы, светоотдача, состояние линзы, герметичность и направление наведения. |
Рамка освещения | Крепежные элементы, деформация, коррозия и монтаж светильников. |
Подъемный механизм | Лебедка, тросы, направляющие, запорные устройства и средства безопасности. |
Стальная мачта | Состояние поверхности, соединения секций, люк доступа и коррозия. |
Основание и фундамент | Анкерные гайки, осадка грунта, трещины, дренаж и коррозия. |
Электрическая система | Кабели, соединения, защитные устройства, шкаф управления и заземление. |
Платформа управления | Переключение, диммирование, связь, сигналы тревоги и график работы |
Периодичность проверок должна определяться в зависимости от условий окружающей среды, конструкции оборудования, времени работы и требований безопасности проекта.
Порты, прибрежные зоны и пыльные промышленные объекты могут требовать более частых проверок и уборки, чем обычные муниципальные территории.
18. Избегайте распространенных ошибок при освещении высоких мачт.
18.1 Выбор системы по общей мощности в ваттах
Указанная суммарная мощность не гарантирует охвата, равномерности освещения, бликов или оптических характеристик.
18.2 Выбор высоты мачты перед моделированием
Высота мачты должна соответствовать размерам площадки, оптике прожектора и требуемому уровню освещения.
18.3 Игнорирование крупных препятствий
Здания, краны, контейнеры и складируемые материалы могут создавать тени, которые не видны при расчете на пустом участке.
18.4 Использование одного угла луча для каждого прожектора
Для больших территорий обычно требуется различное распределение ресурсов в ближней, средней и дальней зонах.
18.5 Добавление оборудования после проектирования конструкции
Фотоаппараты, антенны и средства связи увеличивают вес и ветровую нагрузку, поэтому их следует учитывать до изготовления мачты.
18.6 Игнорирование доступа для технического обслуживания
Стационарная осветительная рама может создавать ненужные сложности при техническом обслуживании, если отсутствует подходящее подъемное оборудование.
18.7 Использование типового фундамента
Требования к фундаменту меняются в зависимости от высоты мачты, ветровой нагрузки, состояния грунта и конструкции анкерных болтов.
18.8 Неправильная регистрация наведения прожектора
Без документально подтвержденных углов наведения замена или техническое обслуживание могут изменить утвержденное распределение освещения.
19. Информация, которую необходимо отправить производителю.
Для получения точных рекомендаций по установке высотной мачты в запросе на проект следует указать следующее:
Страна и город проекта
Чертежи участка и размеры освещенной площади
Тип приложения
Требуемое освещение и равномерность освещения
Предлагаемое количество и расположение мачт
Предпочтительная или максимальная высота мачты
Требования к местной скорости ветра
Информация о грунте или фундаменте
Входное напряжение и частота
Требуемый график работы
Требования к управлению и регулировке яркости
Предпочтение фиксированной или опускаемой рамке освещения.
Дополнительные камеры, антенны или средства связи
Коррозия и условия окружающей среды
Требуемые стандарты и сертификаты
Ориентировочное количество проекта
Полная информация позволяет производителю координировать конструкцию мачты, количество прожекторов, распределение светового потока, осветительную раму, подъемный механизм, интерфейс с фундаментом и элементы управления в рамках единой проектной системы.
Заключение
Проектирование высотных осветительных систем включает в себя гораздо больше, чем просто размещение нескольких мощных прожекторов на высокой опоре. Положение мачты, высота опоры, оптика, углы наведения, несущая способность конструкции, фундамент, электронное управление и метод технического обслуживания должны работать согласованно.
Моделирование и разработка конструкции с учетом специфики проекта могут помочь достичь необходимого уровня освещенности, одновременно контролируя блики, снижая излишнее энергопотребление и обеспечивая безопасную долгосрочную эксплуатацию.

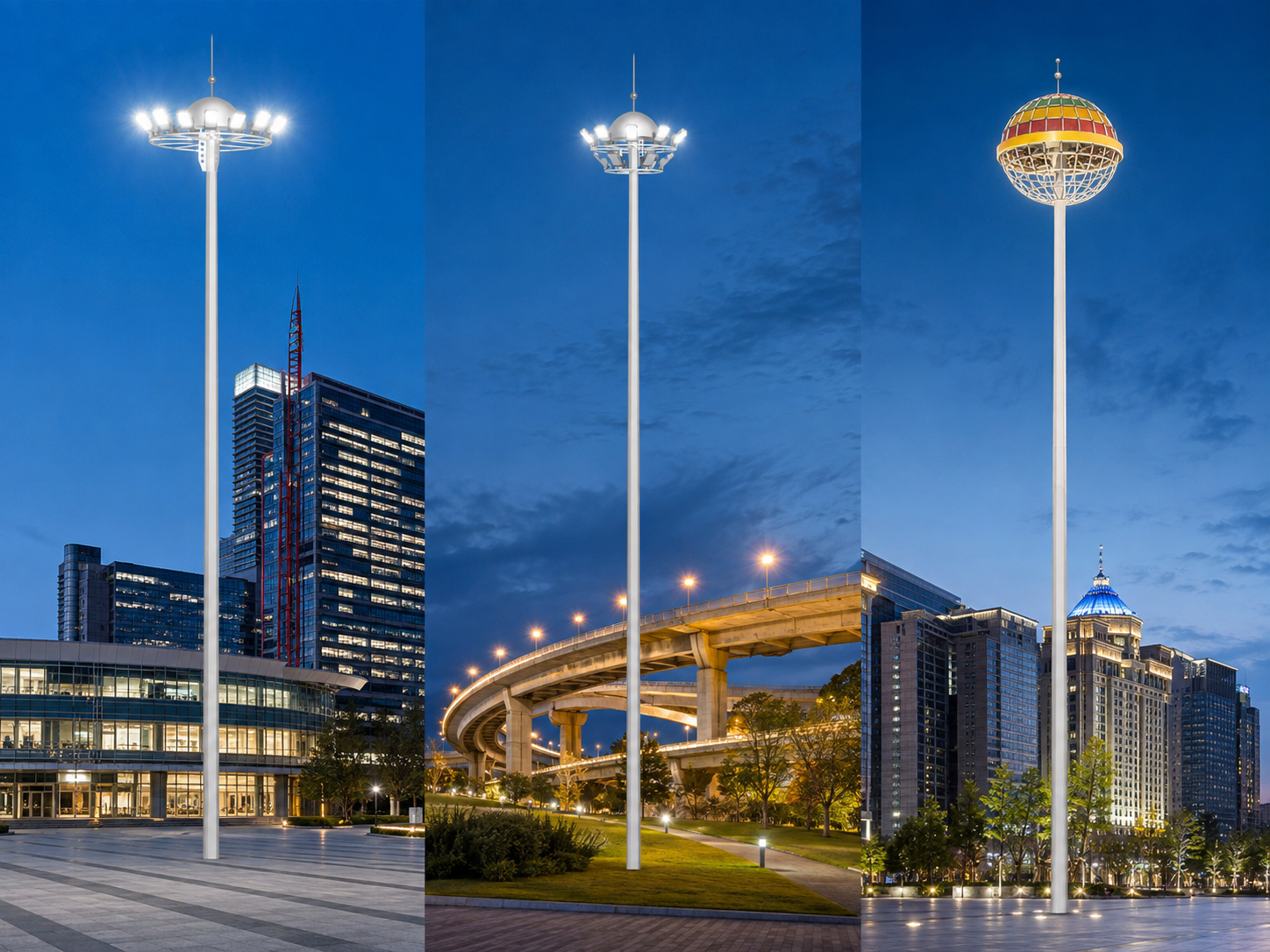

Компания Baode Lighting предлагает решения для освещения круглых, декоративных, аэропортовых, портовых, стадионных, мачтовых, двухъярусных и интеллектуальных систем. Для получения индивидуальной конфигурации продукции и инженерных рекомендаций клиенты могут предоставить проектные чертежи, требования к освещению и информацию об окружающей среде.
Часто задаваемые вопросы
1. Что такое мачтовое освещение?
Система освещения на высоких мачтах использует несколько прожекторов, установленных на высокой мачте, для освещения большой открытой территории из одной центральной точки.
2. Какой высоты должна быть мачта?
Высота зависит от области применения, размеров площадки, требуемого освещения, оптики прожектора, положения мачты и местных ограничений. Окончательную высоту следует подтвердить с помощью моделирования и конструктивного проектирования.
3. Сколько прожекторов необходимо?
Количество зависит от светового потока светильника, распределения светового луча, высоты мачты, освещаемой площади, требуемой равномерности и ограничений по ослеплению. Универсального количества, подходящего для каждого проекта, не существует.
4. Необходима ли опускаемая осветительная рама?
Это не является обязательным для каждой установки, но может упростить осмотр и техническое обслуживание в тех случаях, когда подходящее подъемное оборудование недоступно или его использование затруднено.
5. Как защищают осветительные мачты от сильного ветра?
Опора, осветительная рама, светильники, соединения, опорная плита, анкерные болты и фундамент должны быть спроектированы с учетом местных ветровых условий и полной нагрузки от установленного оборудования.
6. Можно ли устанавливать на мачте камеры и оборудование 5G?
Да, если мачта специально спроектирована для дополнительного оборудования. Вес, положение, источник питания, кабельная разводка и площадь, подверженная воздействию ветра, должны быть учтены в инженерных расчетах.
7. Почему моделирование освещения важно?
Моделирование помогает подтвердить расположение мачт, количество светильников, углы рассеивания света, освещенность, равномерность освещения, блики и установленную мощность до изготовления и установки оборудования.
8. Может ли компания Baode предложить индивидуальную конфигурацию высокой мачты?
Да. Высота мачты, количество светильников, осветительная рама, оптическое распределение, система подъема, обработка поверхности, элементы управления и интерфейс крепления к фундаменту могут быть сконфигурированы в соответствии с требованиями проекта.








телефон
Комментарий
(0)
